Y型過濾器
Y型過濾器能過濾介質中的雜質，對計量泵形成保護作用，一般安裝在進口管路上并靠近計量泵。
Y型過濾器：能過濾介質中的雜質，對計量泵形成保護作用，一般安裝在進口管路上并靠近計量泵。
結構及用途
該過濾器由殼體、排污蓋、濾網等組成，是輸送介質的管道系統所不可缺少的一種裝置，其作用是清除介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。該過濾器體積小、濾眼細、阻力小、效率高、安裝檢修方便、成本低、維修方便。材質：不銹鋼、PVC等。
主要技術性能
1、適用介質：水、油、氣：
2、適用介質溫度：≤200℃
3、過濾網規格為10目/寸，20目/寸，30目/寸，40目/寸，60目/寸，100目/寸等；
4、過濾網局部阻力系數2.2，在介質額定流速下阻力為0.1-0.2水柱。

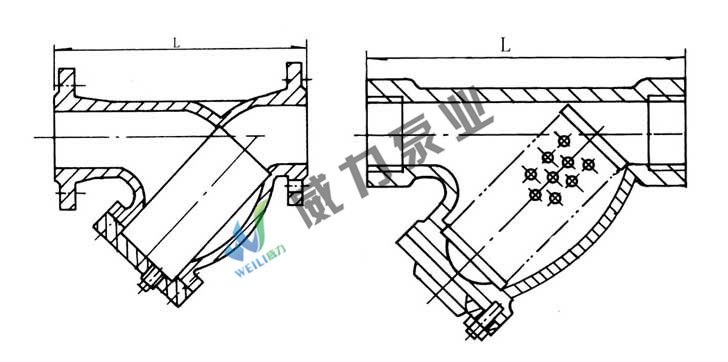

型過濾器安裝圖

Y型過濾器參數表 公稱通徑 L 公稱通徑 L 公稱通徑 L 15 140 20 150 25 160 32 180 40 200 50 220 65 260 80 310 100 350 125 400 150 450 200 500 250 550 300 580 350 760 400 800 450 900 500 1000
